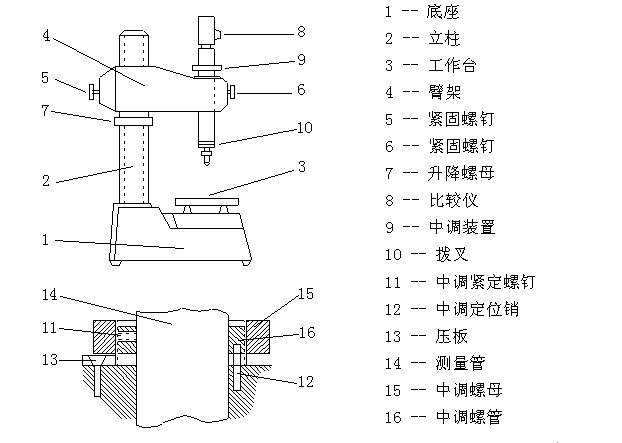

CWJ测微计座说明书 一.主要用途： 测微计座是长度计量中广泛应用的精密仪器。它具有构造简单、工作可靠、便于携带等优点。测微计座是作为计量室或工厂制造量具、工具以及精密加工时测量所必需的仪器。它可测量工件的几何形状误差和零件相互位置的正确性，也可用比较法测量长度。 二.主要结构： 测微计座主要由底座、立柱、臂架、工作台等部件组成。(如图) 三.使用方法： 使用时先将中调装置装在臂架上与之相结合的孔上。然后将比较仪(用户自备)插入装好，旋动中调螺母，露出紧用螺钉⑾，将其上紧，然后将中调螺管旋至中调行程中间部位。再装上拔叉⑽(用户自备)，即可调整零位、测试使用。 对正零位时，参照图1。先松开紧固螺钉⑸，旋动升降螺母⑺，使臂架随之升降，并使比较仪测头与被测工件测量面相距0.5-1ｍｍ，即上紧紧固螺钉⑸，松开紧固螺钉⑹，旋动中调螺母⑵，使指针对正零位并上紧紧固螺钉⑹。如果指针相对零位还有偏移，则旋动比较仪微调，对正零位后进行测量。 四.主要技术数据： 1.测量范围：0—300ｍｍ 2.示值范围：±0.03ｍｍ(按用户自备的比较仪选用) 3.工作台面与测量杆轴线不垂直度不大于5′ 五.使用须知： 1.中调螺管与比较仪测量管装配，以使测量管不能相对中调螺管转动和滑动为准。不可将紧定螺钉⑾拧得过紧。 2.使用中调对“0”时，注意中调有效行程为5ｍｍ，每测试一次后，应使中调管处于有效行程的中间部位。 3.对“0”时切勿使测头下降过猛，以免损坏比较仪。 4.操作时，应采取适当措施，避免量块或工件碰伤工作台，使用后应及时进行清洗保养。 |
